振動を計測する
振動センサノード SW-42F0-1000
生産設備の故障の予知保全に貢献
業界最長・内蔵電池で10年稼働する振動センサ
モータ、ポンプ、ファン等の生産設備では、故障する際の前兆として振動等に変化が生じます。「ミスター省エネ」振動センサノードは、加速度、速度、変位、温度測定から得られる振動データを取得し自動監視を可能にします。定期的に取得したデータを解析することで故障の予兆の検知が可能になり、突発的な生産設備の故障を回避することができます。

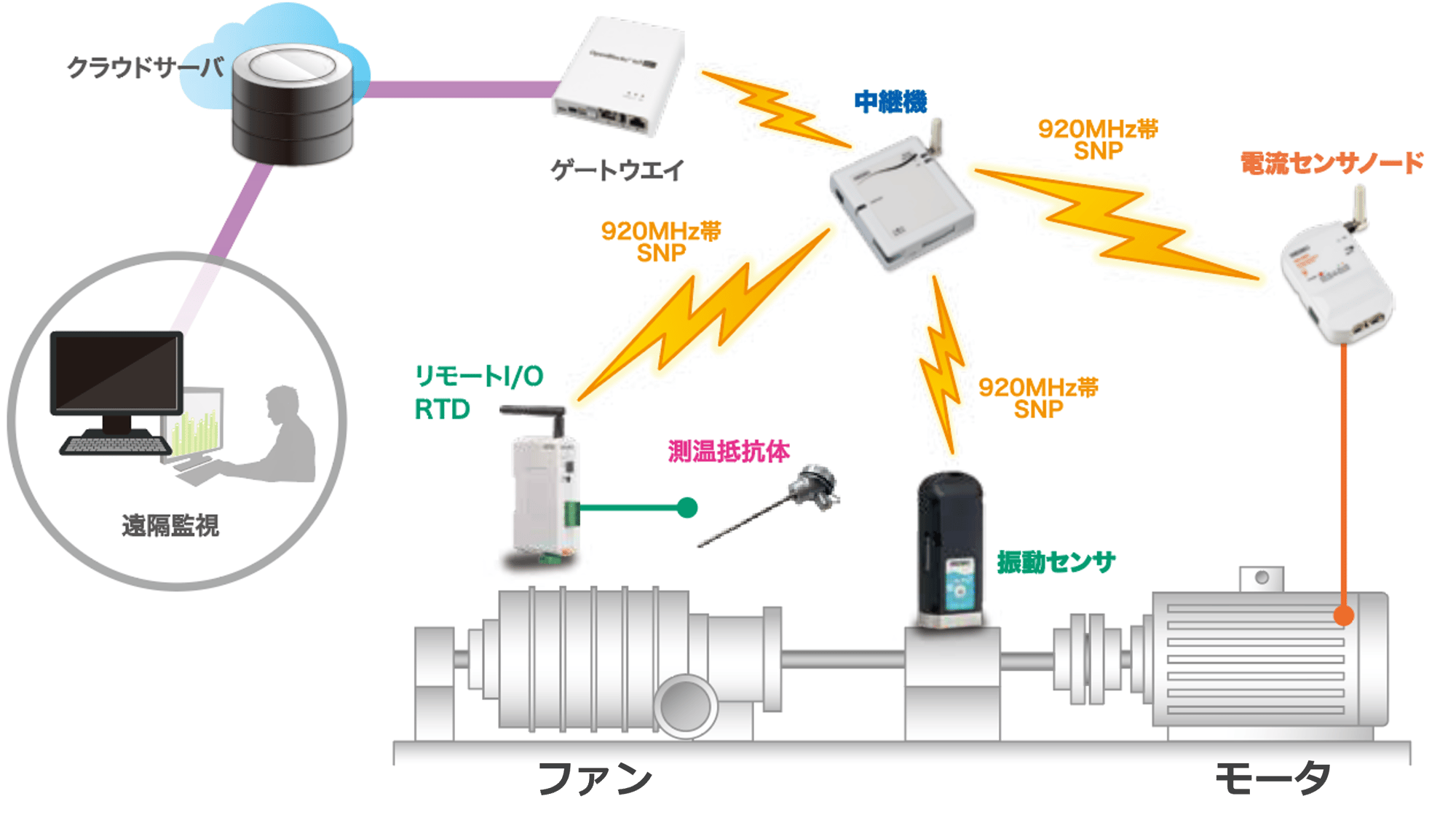

構成例
ファンやモータといった生産設備に振動センサノードを取付け測定データをクラウド管理することで、故障の前兆となる振動を遠隔監視することができます。また、温度ノードや電流センサノード等と併用することで複数のデータから多角的な故障予知が可能です。
| 振動センサノード | |
|---|---|
| 型番 | SW-42F0-1000 |
| 機能 | 加速度、速度、変位、接触温度 |
| 送信データ | 最大加速度（m/s2）、速度実効値（mm/s）、変位量peak-peak値（mm）、接触温度（℃）※1 |
| 加速度測定 | 測定範囲：~100m/s2（50Hz~2kHz） |
| 測定精度：±10%FS@100Hz（3軸合成） | |
| 温度測定 | 測定範囲：-10℃~100℃ |
| 測定精度：±5℃ | |
| 測定周期 | 30分（工場出荷時）/1分/5分/10分/60分 |
| 通信周波数 | 920MHz帯（特定小電力無線 ARIB STD-T108） |
| 通信距離 | 見通し100m以上（屋外環境下）※2 |
| 電源 | リチウム一次電池（10年寿命）※3 |
| 質量 | 約180g |
| 外形寸法 | 42（W）×99（D）×30（H） mm |
| 温度条件/湿度条件 | -10～+60℃/20～90% RH（結露しないこと） |
| 防水性 | IP66/67 |
| 取付方法 | ネジ止め、磁石 |
※1：速度、変位は加速度からの演算で算出
※2：使用条件によって異なります
※3：送信周期30分で定期送信を行った場合
