ミニチュアボールベアリング

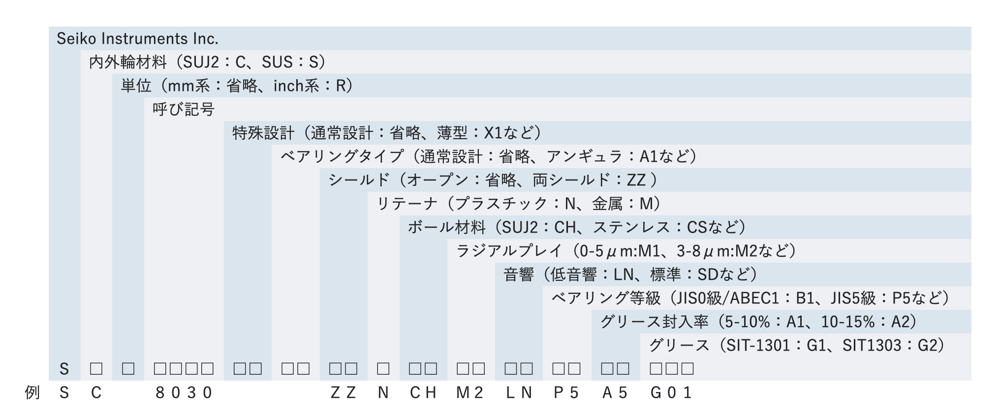

製品コード
| Seiko Instruments Inc. | |||||||||||||||
| 内外輪材料（SUJ2：C、SUS：S） | |||||||||||||||
| 単位（mm系：省略、inch系：R） | |||||||||||||||
| 呼び記号 | |||||||||||||||
| 特殊設計（通常設計：省略、薄型：X1など） | |||||||||||||||
| ベアリングタイプ（通常設計：省略、アンギュラ：A1など） | |||||||||||||||
| シールド（オープン：省略、両シールド：ZZ ） | |||||||||||||||
| リテーナ（プラスチック：N、金属：M） | |||||||||||||||
| ボール材料（SUJ2：CH、ステンレス：CSなど） | |||||||||||||||
| ラジアルプレイ（0-5μm:M1、3-8μm:M2など） | |||||||||||||||
| 音響（低音響：LN、標準：SDなど） | |||||||||||||||
| ベアリング等級（JIS0級/ABEC1：B1、JIS5級：P5など） | |||||||||||||||
| グリース封入率（5-10%：A1、10-15%：A2） | |||||||||||||||
| グリース（SIT-1301：G1、SIT1303：G2） | |||||||||||||||
| Ｓ | □ | □ | □□□□ | □□ | □□ | □□ | □ | □□ | □□ | □□ | □□ | □□ | □□□ | ||
| 例 | Ｓ | Ｃ | ８０３０ | ＺＺ | Ｎ | ＣＨ | Ｍ２ | ＬＮ | Ｐ５ | Ａ５ | Ｇ０１ | ||||
材 料
| 材 料 | 記 号 | |
|---|---|---|
| 内輪／外輪 | 高炭素クロム軸受鋼 | C |
| マルテンサイトステンレス鋼 | S | |
| ボール | 高炭素クロム軸受鋼 | CH |
| マルテンサイトステンレス鋼 | CS | |
| セラミックス（窒化珪素） | CM |
リテーナ
プラスチックリテーナ
（プラスチック保持器）
材料：ナイロン
記号：N
クラウンリテーナ
（冠形保持器）
材料：SUS420J2
記号：M
リボンリテーナ
（波形保持器）
材料：SUS304
記号：R
シールド
圧入シールド
材料：SUS304
記号：Z（片面）ZZ（両面）
スナップリング止め
シールド
材料：SUS304
記号：Z（片面）ZZ（両面）
非接触ゴムシールド
材料：SPCC＋ 耐油性ゴム
記号：LB（片面）LLB（両面）
接触ゴムシールド
材料：SPCC＋ 耐油性ゴム
記号：ⅬU(片面）LLU（両面）
グリース
| 一 般 | 耐 熱 | 超耐熱 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| グリースコード | 1301 | 1302 | 1303 | 3201 | 32302 | 33501 | 93602 | 5601 | 5602 |
| 増ちょう剤 | リチュウム石鹸 | ウレア | ウレア | ウレア/PTFE | PTFE | ||||
| 基油 | エステル | PAO | エステル/ PAO |
エステル/ エーテル |
エステル/ フッ素 |
フッ素 | |||
| 主な用途 | 各種モータ （Fanモータ等） |
・各種モータ ・サーバー用Fan ・車載用モータ |
車載用各種モータ ※エンジン周辺等 |
||||||
ラインナップ
| 呼び記号 | JIS | 内径: d (mm) | 外径 : D (mm) | 幅: B (mm) | ボール 径 x 個数 : DW (mm) x Z |
|
|---|---|---|---|---|---|---|
| mm系 | 3010 | 681 | 1.0 | 3.0 | 1.0 | 0.500 x 7 |
| 4015 | 68/1.5 | 1.5 | 4.0 | 1.2 | 0.600 x 7 | |
| 4015 | 68/1.5ZZ | 1.5 | 4.0 | 2.0 | 0.600 x 7 | |
| 4020 | 672 | 2.0 | 4.0 | 1.2 | 0.600 x 8 | |
| 5020 | 682 | 2.0 | 5.0 | 2.5 | 0.800 x 7 | |
| 6030 | 673 | 3.0 | 6.0 | 2.5 | 0.800 x 8 | |
| 8030 | 693 | 3.0 | 8.0 | 4.0 | 1.588 x 6 | |
| 7040 | 674 | 4.0 | 7.0 | 2.5 | 0.800 x 11 | |
| 1240 | 604 | 4.0 | 12.0 | 4.0 | 2.000 x 7 | |
| 8050 | 675 | 5.0 | 8.0 | 2.0 | 0.800 x 13 | |
| 8050 | － | 5.0 | 8.0 | 2.5 | 0.800 x 13 | |
| 1350 | 695 | 5.0 | 13.0 | 4.0 | 2.000 x 8 | |
| 1560 | 696 | 6.0 | 15.0 | 5.0 | 2.778 x 7 | |
| inch系 | R418 | R144 | 3.175 | 6.35 | 2.38 | 1.000 x 7 |
| RW418 | - | 3.175 | 6.35 | 2.779 | 1.000 x 7 | |
| RW418A | - | 3.175 | 6.35 | 2.779 | 1.000 x 7 | |
| R2 | - | 3.175 | 9.525 | 3.967 | 1.588 x 7 | |
| R614 | - | 6.35 | 9.525 | 3.175 | 1.000 x 13 |
