自動車部品加工用 チャックタイプ SIG-Evo1s/2s
1頭2軸化により加工対象ワークの幅を広げ、形状精度の
極限を目指して開発された新発想に基づく高精度・高能率
内面研削盤
特長
- 主軸および砥石軸テーブルに油静圧案内を採用。
リニアモータ駆動で高速かつ高精度な位置制御が可能。 - ビルトインモータ型油静圧・動圧ハイブリッド軸受主軸を搭載し、円筒内面およびシート面実現。
- 2軸直線補間制御により任意角度のテーパ面に対応可能となり段取り作業の容易化を実現。
加工範囲
| SIG-Evo1s/2s | |
|---|---|
| 最大ワーク外径(mm) | φ16 (φ50) |
| 最大ワーク幅(mm) | 50 |
| 最大加工径(mm) | φ10 (φ20) |
※括弧内のサイズはオプションです。
機械内部
Evo2s内部
加工例
シート加工 |
内径加工 |

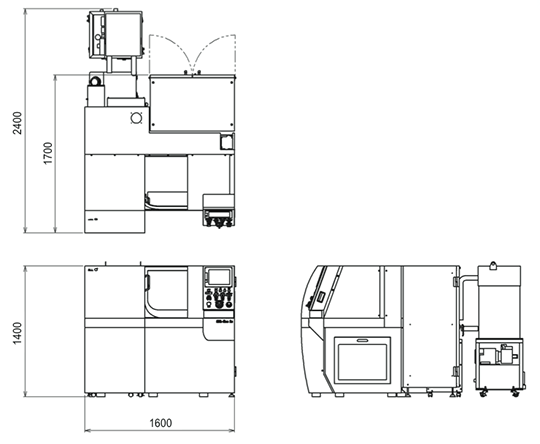

外径寸法図
