電力を測定する
電力モニタノード SW-4260-1110

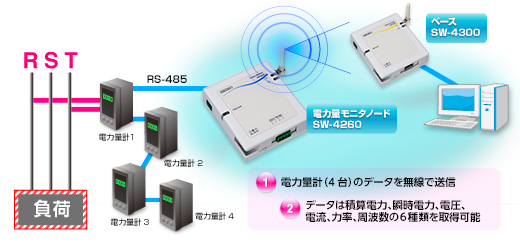

電力量計とRS-485で接続し、計測データを無線で送信します。分電盤の内側など場所を選ばずに簡単に設置できますので、既存の設備で手軽に電力の見える化を実現できます。
- 電力量計は、４台まで接続可能です。
- 分電盤内での計測データを無線で飛ばす事が可能です。
- インバーター制御機器の電力が測定可能です。
- 電源を切れないケースでも対応可能(KM50)です。
※力率により誤差は生じます。 - 3相4線にも対応可能(KM50-E)です。
| 【電力量計対応機種】 | |
|---|---|
| オムロン社製 | KM20-B40-FLK |
| KM50-Cシリーズ | |
| KM50-Eシリーズ | |
※KM-N1に対応した SW-4260-1120 もございます
電力の「見える化」
- ● ベースからのリクエストによる電流、電圧、瞬時有効電力、力率、周波数、積算電力量データを無線で送信
- ● 一定周期毎の積算電力量を無線で送信
- ● ベースからのコマンドによるオムロン社製電力量計の積算電力量のリセット
| 電力モニタノード | ||
|---|---|---|
| 型番 | SW-4260-1110 | |
| 機能 | データ送信端末 | |
| 通信方式 | 電力計との通信・有線(RS-485) | |
| 対応計測機器 | オムロン社製 KM20-B40-FLK、KM50-C・Eシリーズ | |
| 接続可能回路数 | 4 | |
| 送信データ | 定期送信 | 積算電力量（kWh） |
| コマンド送信 | 電流、電圧、有効電力、力率、周波数、積算電力量、無効電力 | |
| 測定周期 | 定期送信 | 1分/5分/10分 |
| コマンド送信 | 送信なし もしくはホストからのコマンド要求時 | |
| 通信周波数 | 特定小電力無線 ARIB STD-T108(920MHz帯) | |
| 通信速度 | 100kbps | |
| 通信距離 | 見通し100m以上（屋外環境下） ※使用条件により異なります |
|
| 電源 | DC5V またはACアダプタ（オプション） | |
| 質量 | 約120g | |
| 外形寸法 | 83（W）×94（D）×26（H） mm | |
※防滴効果はありません。
