アナログ出力信号による制御
センサデータのアナログ出力変換
リモートI/Oノード SW-42A0-1000

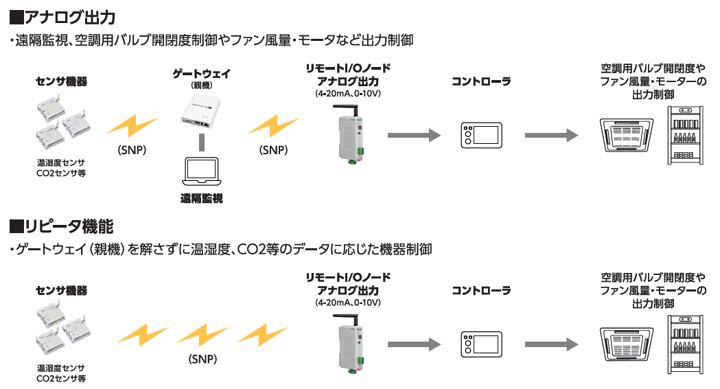

アナログ出力により空調用バルブの開閉度制御やファン風量・モータの出力制御が可能なリモートI/Oノードです。
リピータ機能を搭載しており温湿度やCO2濃度といった環境データを、無線にて遠隔でアナログ出力できます。
- アナログ出力2点（2Ch）
- 電流（4-20mA）・電圧（0-10V）いずれの出力にも対応
- リピータ機能搭載
ミスター省エネシリーズの特定のセンサデータを受信し、アナログ信号に変換して出力します。
これにより、システムを介さずに、温度センサからのデータをもとに空調機器にアナログ信号を出力して制御したり、温度・湿度・CO2といったデータのアナログ信号をPLCに出力して環境センシングを行うことなどが可能です。 - 電源はAC/DCに対応
| リモートI/Oノード（2AO） | ||
|---|---|---|
| 型番 | SW-42A0-1000 | |
| 入出力仕様 | アナログ出力 出力範囲：4-20mA/0-10V（2ch） |
|
| 通信周波数 | 920MHz帯（特定小電力無線 ARIB STD-T108） | |
| 通信距離 | 見通し100m以上（屋外環境下）※1 | |
| 電源 | 交流 (AC)：10～24V（50/60Hz） | |
| 直流 (DC)：10～30V（無極性） | ||
| 外径寸法 | 82.5（W）×24（D）×208（H） mm | |
| 動作環境 | -10～+60℃/20～90% RH（結露しないこと） | |
| 絶縁耐圧 | 3kVDC | |
| リピータ機能対応機種 | 温湿度ノード（SW-4210-1202） | 温度：-20.0～80.0℃※2 湿度：0.0～99.9% |
| 温湿照度ノード（SW-4210-1204） | ||
| プラットフォーム温度ノード（SW-42P0-1*01） | 温度：-40.0～80.0℃ | |
| CO2ノード（SW-4230-1*00） | CO2：0～5000ppm | |
| リモートI/Oノード（SW-42B0-100*） | AI：Ch1～4 | |
※防滴効果はありません。
※1：使用条件により異なります。
※2：測定可能範囲は変換対象機器のセンサ特性に依存します。詳細は製品仕様書をご参照ください。
