MP-B20「バッテリの交換方法」
バッテリの交換方法
1プリンターの電源が切れていることを確認してください。

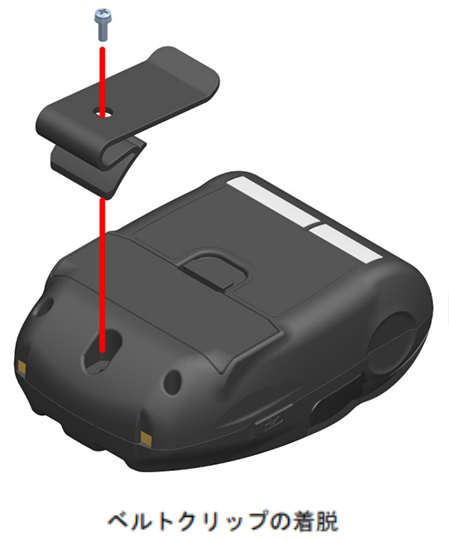

2プリンターを裏返して、ベルトクリップを外してください。
ベルトクリップはネジ(1箇所)で固定されていますので、ネジを外してください。
![感熱紙の方向を図のようにして、ペーパーホルダーに静かに投入してください。](../img/faq_MP-B20_battery_01.png)

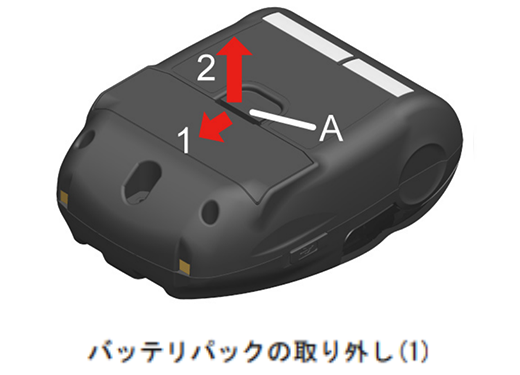

3矢印1の方向にバッテリーカバーのレバー部Aを押しながら、矢印2の方向に引き上げて、バッテリーカバーを外してください。
![感熱紙の方向を図のようにして、ペーパーホルダーに静かに投入してください。](../img/faq_MP-B20_battery_02.png)

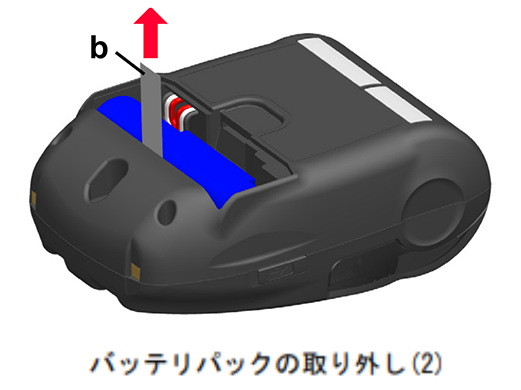

4バッテリーパックに貼ってあるタブ部bを持って、バッテリーパックを引き上げてください。
![感熱紙をまっすぐに引き出してください。](../img/faq_MP-B20_battery_03.png)

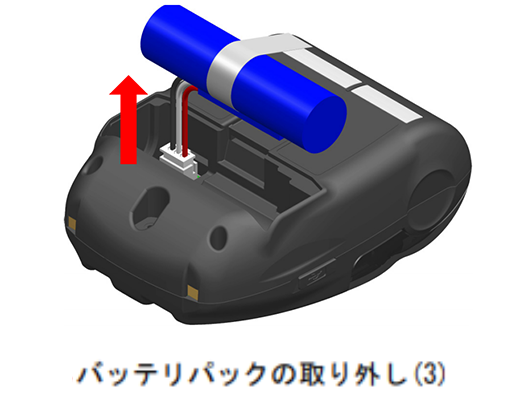

5バッテリーパックのコネクタを引き抜いてください。
![感熱紙をまっすぐに引き出してください。](../img/faq_MP-B20_battery_04.png)

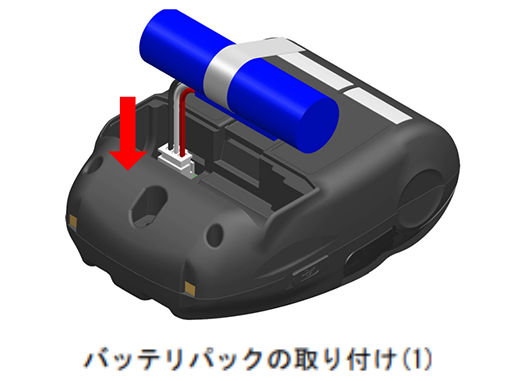

6取り付けるバッテリーパックのコネクタを挿入してください。
![感熱紙をまっすぐに引き出してください。](../img/faq_MP-B20_battery_05.png)
7バッテリーパックを収納してください。
バッテリーパックの突起部cは溝部Cに、バッテリーパックのリード線dはスペースDに、それぞれ収納してください。正しく収納されていないと、バッテリーカバーが閉まりません。
![感熱紙をまっすぐに引き出してください。](../img/faq_MP-B20_battery_06.png)
8バッテリーカバーを閉めてください。
注意バッテリーパックを交換する時は必ずプリンターの電源を切ってください。
※不要になった二次電池(Li-ion)は廃棄せずに、最寄りのリサイクル協力店(家電量販店など)にお持ちください。
