イージーペーパーオペレーション メカニズム Low Voltage
Thermal Printer Mechanism
LTP02
- 最高印字速度： 100mm/sec

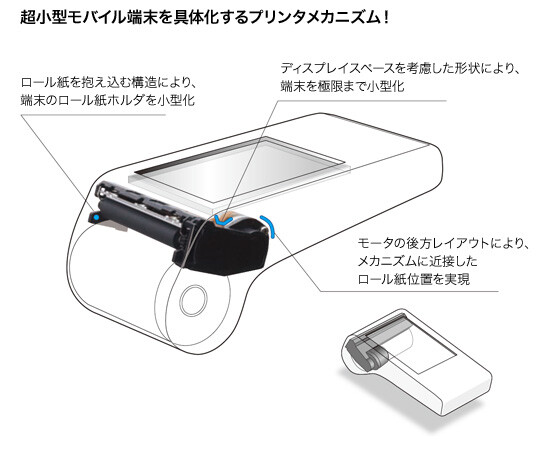

- 携帯端末の小型化に最適なデザイン
- 超軽量： 28g
| 型 番 | LTP02-245 | |||
|---|---|---|---|---|
| 標準モデル （LTP02-245-13x） |
高速駆動モデル （LTP02-245-A3） |
低電圧駆動モデル （LTP02-245-C1） |
||
| ※1 推奨感熱紙使用のこと ※2 突起部を除く | ||||
| 印字 | 方式 | 感熱ラインドット方式 | ||
| ドット構成（dots/line） | 384 | |||
| ドット密度（dots/mm） | 8 | |||
| 紙幅（mm） | 58 |
|||
| 印字幅（mm） | 48 | |||
| スピード（mm/sec）max | 100 | 120（9.0V） | 85 | |
| 165（12.0V） | ||||
| ペーパーパス | カールパス | |||
| 検出 | ヘッド温度 | サーミスタ | ||
| 紙無し | フォトインタラプタ | |||
| 駆動電圧（V） | ロジック（Vdd） | 3.0〜3.6 | ||
| ヘッド・モータ（Vp） | 5.5〜9.5 | 5.5～9.5、10.8～12.6 | 3.0～4.2 | |
| ピーク電流（A） | ヘッド | 2.64 （9.5V/45dots時） |
3.02 （12.6V/48dots時） |
5.99 （4.2V/129dots時） |
| モータ | 0.6 | 0.6 | 1.0 | |
| 耐用寿命 | 耐パルス性（pulse） | 1億 | 0.5億 | 1億 |
| 耐摩耗性（km） | 50※1 | |||
| 動作温度範囲（˚C） | -10〜50 | |||
| 寸法（W×D×H mm） | 67.3 × 18.1 × 30.0※2 | |||
| 質量（g） | 約28 | |||
| 型 番 | PT02-5SU | PT02-3U |
|---|---|---|
| 対応機種 | LTP02-245-13x | LTP02-245-C1 |
| 形状 | 48pin LQFP | |
| 動作電圧（V） | Vp：5.5〜9.5, Vcc：3.0〜3.6 | Vp：3.0～4.2, Vcc：3.0～3.6 |
| 入力周波数（MHz） | 16 ± 0.01% | |
| 構造 | C-MOS LSI | |
| データ入力方式 | USB input / output (Device / Printer class / Full speed) | |
| 内蔵文字 | ASCII文字 | |
| 寸法（W×D×H mm） | 9.0 × 9.0 × 1.5 | |
