ローディングメカニズム 24V
Thermal Printer Mechanism

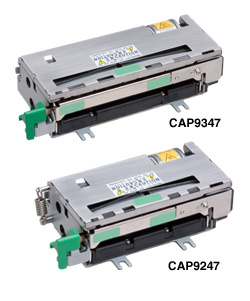

CAP9000
- 最高印字速度：250mm/sec
- 厚紙対応：155μm※1（ストレートパス限定）
- 広温度対応：-20℃〜60℃
| 型 番 | CAP9247 | CAP9347 | |
|---|---|---|---|
| ※1 推奨感熱紙使用のこと ※2 突起部を除く | |||
| 印字 | 方式 | 感熱ラインドット方式 | |
| ドット構成（dots/line） | 448 | 640 | |
| ドット密度（dots/mm） | 8 | ||
| 紙幅（mm） | 58 ／60 |
80／82.55 |
|
| 印字幅（mm） | 54／56 | 76／80 | |
| スピード（mm/sec）max | 250 | ||
| ペーパーパス | ストレートパス・カールパス | ||
| 検出 | ヘッド温度 | サーミスタ | |
| 紙無し | フォトインタラプタ | ||
| マーク | フォトインタラプタ | ||
| プラテン位置 | メカニカルスイッチ | ||
| カッタホームポジション | メカニカルスイッチ | ||
| 駆動電圧（V） | ロジック（Vdd） | 4.75〜5.25 | |
| ヘッド・モータ・カッタ（Vp） | 21.6〜26.4 | ||
| ピーク電流（A） | ヘッド | 5.9（26.4V/128 dots） | |
| モータ | 1.0 | ||
| カッタ | 1.2 | ||
| オートカッタ | 方式 | スライド式 | |
| 対応紙厚（μm） | 57〜155※1 | ||
| 種類 | フルカット・パーシャルカット（中央1点残し） | ||
| 動作時間（sec/cycle）max | 2 | ||
| 最小切断ピッチ（mm） | 10 | ||
| 切断頻度（cut/min）max | 30 | ||
| 耐用寿命 | 耐パルス性（pulse） | 1億5000万 | |
| 耐摩耗性（km） | 150※1 | ||
| オートカッタ（cut） | 100万※1 | ||
| 動作温度範囲（˚C） | -20〜60 | ||
| 寸法（W×D×H mm） | 89.5 × 50.0 × 30.0※2 | 112.0 × 50.0 × 30.0※2 | |
| 質量（g） | 約131 | 約290 | |
